lunes, 25 de mayo de 2020

Ejercicios de repaso de la 2ª evaluación 2º ESO

Ejercicios de repaso de la 2ª evaluación 2ºESO

9. Nombra los tipos de estructuras artificiales e indica un ejemplo de cada una de ellas.

10. Dibuja o pega una foto de los distintos tipos de estructuras que hemos estudiado.

11.A continuación se muestran dos ejemplos de dispositivos cuyo funcionamiento se basa en el principio de la palanca. En cada uno de los objetos identifica donde se encuentran: la resistencia a vencer (R), el punto de apoyo (PA) y la fuerza(F). A continuación indica a qué grado de palanca pertenece cada uno:

La pala es de  tercer grado porque el punto de apoyo esta en un extremo, en el mango, la fuerza se hace entre la resistencia, que está en la placa que tiene la arena y el mango.






miércoles, 20 de mayo de 2020

Recuperación de la 1ª evaluación de 4ºESO

RECUPERACIÓN 1º EVALUACIÓN 4ºESO

Cada pregunta vale 1,25 puntos

  1. Define las magnitudes eléctricas básicas. Símbolo y unidades.
  2. Calcula la intensidad que circula por un conductor de una estufa si la resistencia es de 50 Ω.
  3. Calcula la resistencia e intensidad de los siguientes receptores.
    • Una lavadora de 1750 W
    • Un secador de 1250 W
  4. Explica los componentes del cuadro general de mando y protección.
  5. Instalación eléctrica de dos puntos de luz en paralelo y de dos puntos de luz en serie. Indica los materiales y las diferencias entre ambas instalaciones.
  6. Calcula la factura que debe pagar un abonado que tiene contratada una potencia de 4600 W si su consumo en 30 días ha sido de 465 kWh. Teniendo en cuenta que el precio del kW y día es de 0,11 € y el kWh cuesta 0,118 €. El alquiler de los equipos de medida es 1,05 €. El impuesto de electricidad es 1,72 €. El IVA es del 21%.
  7. Instalación eléctrica de un punto de luz controlado desde dos sitios distintos. Enumera los materiales utilizados en dicha instalación.

  1. Instalación eléctrica de un punto de luz y un timbre en paralelo. Enumera los materiales empleados en dicha instalación.
EL EXAMEN DEBERÁ ENVIARSE A MI CORREO ANTES DE LAS 10:30. GRACIAS

martes, 19 de mayo de 2020

Ejercicios de repaso de la 2ª evaluación


  1. Define la palanca. Ley de la palanca.
  2. En un mecanismo de poleas, la polea motriz gira a 200 rpm.Si el diámetro de la polea de entrada es 40 mm y el diámetro de la polea de salida es 1 cm . ¿A qué velocidad girará la polea conducida?
  3. Calcula la fuerza que tenemos que hacer para mover una carga de 1000 kg con una palanca de primer grado si la distancia del peso al punto de apoyo es de 50 cm y la distancia de la fuerza al punto de apoyo es de 1,5 m.
  4. Enumera los mecanismos estudiados y di cuáles son de transmisión y cuáles de transformación de movimiento.
  5. Dibuja y explica un mecanismo de transformación de movimiento.
  6. Dibuja y explica un mecanismo de transmisión de movimiento circular.

7.     Completa las siguientes definiciones:

       Decimos que un elemento está sometido a un esfuerzo de ................................
       cuando sobre él actúan fuerzas que tienden a estirarlo.
       Un cuerpo se encuentra sometido a .......................si las fuerzas
       aplicadas tienden a aplastarlo o comprimirlo.
       La  ........................….es el esfuerzo al que está sometida a una pieza
       cuando las fuerzas aplicadas tienden a cortarla o desgarrarla.
        Un cuerpo sufre esfuerzos de...........................cuando existen
        fuerzas que tienden a retorcerlo.
       Un elemento estará sometido a..................................cuando actúen
       sobre el cargas que tiendan a doblarlo.


  1. En un mecanismo de engranajes la rueda conducida tiene 90 dientes y la conductora 15dientes :

a)    Calcula la velocidad de giro de la rueda conducida sabiendo que la rueda motriz gira a 600 r.p.m. en el sentido de las agujas del reloj.

b)   Dibuja el mecanismo indicando el sentido de giro de las ruedas.

c)    Calcula la relación de transmisión.

d)   Indica si es un mecanismo reductor o multiplicador de velocidad.

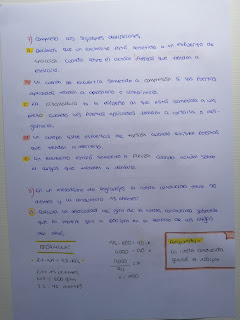

SOLUCIONES









lunes, 18 de mayo de 2020

EXAMEN DE RECUPERACIÓN DE 2º ESO

EXAMEN DE RECUPERACIÓN DE LA 1ª EVALUACIÓN

  1. Dibuja un cuadrado de 80 mm de lado. Traza líneas paralelas con una inclinación de 30º respecto de la horizontal con una separación de 10 mm.         (2 puntos)
  2. Traza una circunferencia de  10 cm de diámetro. Dibuja 3 circunferencias concéntricas a la anterior disminuyendo su diámetro en 10 mm sucesivamente. (1 punto)
  3. Dibuja un triángulo isósceles de base 4 cm y 7 cm cada uno de los lados iguales.(1 punto)
  4. Dibuja un ángulo de 75 º con la escuadra y el cartabón. Indica cómo has colocado la escuadra y el cartabón para trazar el ángulo.(1 punto)
  5.  Dibuja el esquema de un circuito eléctrico con dos bombillas alimentadas por una pila y controladas por un solo interruptor de modo que, aunque se funda una bombilla, la otra pueda seguir luciendo.(1 punto)
  6.  Definición de circuito eléctrico. Nombra los elementos de un circuito eléctrico. (1 punto)
  7.  Calcula la intensidad de corriente que circula por un circuito si la resistencia del receptor es de 2 kΩ y la tensión de la pila es de 4,5 V. (1 punto)
  8. Dibuja las vistas de las siguientes piezas. (2 puntos)






















domingo, 10 de mayo de 2020

Repaso de la 1ª evaluación DE 2ºESO

EJERCICIOS DE REPASO 1ª EVALUACIÓN

  1.  Dibuja la bisectriz de un ángulo de 50°.
  2.  Dibuja un triángulo isósceles de base 3 cm y 7cm cada uno de los lados iguales
  3.  Traza una circunferencia de  9 cm de diámetro. Dibuja 3 circunferencias concéntricas a la anterior disminuyendo su diámetro en 10 mm sucesivamente.
  4.  Dibuja un cuadrado de 70 mm de lado. Traza líneas paralelas con una inclinación de 45 grados respecto de la horizontal con una separación de 10 mm.
  5.  Dibuja el esquema de un circuito eléctrico con dos bombillas alimentadas por una pila y controladas por un solo interruptor de modo que, aunque se funda una bombilla, la otra pueda seguir luciendo.
  6. Definición de circuito eléctrico. Nombra los elementos de un circuito eléctrico.
  7. Calcula la intensidad de corriente que circula por un circuito si la resistencia del receptor es de 500 Ω y la tensión de la pila es de 4,5 V.
  8. Dibuja el esquema del circuito eléctrico empleando los símbolos de una pila conectada a dos bombillas en serie y controladas por y interrptor.
  9. Dibuja las vistas de la siguiente figura. Teniendo en cuenta que cada cubo mide de lado 1 cm.
    SOLUCIÓN DE LOS EJERCICIOS











lunes, 20 de abril de 2020

REPASO DE ELECTRICIDAD

EJERCICIOS DE ELECTRICIDAD


1. Calcular la resistencia de un secador cuya potencia es de 1750W.


2. Hallar la intensidad que circula por el conductor de una tostadora si la tensión es de 230V y la resistencia es de 115 ohmios.

3. Indica el consumo y el  coste eléctrico de una lavadora de 2000W si está funcionando durante una hora y 45 minutos. el precio de KW.hora es de 0,119 euros.

4. Calcula la potencia de un lavavajillas si la intensidad que circula por su conductor es de 7,6 A.

5. Instalación eléctrica de dos puntos de luz en serie. Esquema eléctrico y materiales.

6. Instalación eléctrica de dos puntos de luz en paralelo. Esquema eléctrico y materiales.

7. Diferencias entre las dos instalaciones anteriores.

8. Esquema eléctrico de la instalación de un punto de luz controlado desde dos sitios distintos. Materiales.

9. Esquema eléctrico de la instalación de un punto de luz controlado desde tres sitios distintos. materiales.

10. Completa:

Magnitud eléctrica                Símbolo               Unidad                 Símbolo

Voltaje

Intensidad

Resistencia

Potencia

11. Esquema eléctrico de la instalación de un punto de luz en paralelo con un timbre. Materiales.

12. Calcula la potencia que desarrolla un frigorífico si funciona conectado a la red eléctrica de 230V y consume una intensidad de 0,2A. ¿Cuánta energía en kwh consume si funciona sin interrupción durante un mes de 30 días?

13. Determina la resistencia de un tostador de 400 W si la conectamos a una tensión de 230 V.

14. Indica y explica las partes del cuadro de mando y protección.

15. Definición de voltaje. Unidades y simbología.

16. Definición de resistencia. unidades y simbología.

17. Definición de intensidad de corriente. Unidades y simbología.

18. Determina la resistencia de una estufa cuya potencia es de 1250 W.











19. Determina la resistencia de una lámpara cuya potencia es de 12 W.
P = V .I
12 = 230 .  I
I = 12/230 = 0,052 A

V = I . R
230 = 0,052 . R
R = 230/0,052  = 4423 ohmios


20. Calcula la factura que debe pagar un abonado que tiene contratada una potencia de 4600 W si su consumo en 30 días ha sido de 465 kWh. Teniendo en cuenta que el precio del kW y día es de 0,11 € y el kWh cuesta 0,118 €. El alquiler de los equipos de medida es 1,05 €. El impuesto de electricidad es 1,72 €. El IVA es del 21%.


4600 W = 4,6 kW

Coste de la potencia contratada  4,6 . 0,11 . 30 = 15,18 €
Coste del consumo                          465 . 0,118 = 54,87 €
Alquiler de los equipos de medida                          1,05
Impuesto de la electricidad                                      1,72 €
------------------------------------------------------------------------
                                                                                72,82€

IVA                                                   72,82 . 0.21 = 15,29€

TOTAL                                                                     88,11€






lunes, 30 de marzo de 2020

LA MADERA


La madera

La madera es una materia de origen vegetal. Está formada por fibras de celulosa, una sustancia que constituye el esqueleto de los vegetales y lignina, una sustancia que le proporciona rigidez y dureza.

Las partes principales del tronco son:

  1. Corteza , encargada de proteger al árbol de los agentes atmosféricos. Es la capa mas externa y está dividida en corteza externa e interna . En el caso del alcornoque, su corteza  es la  fuente de corcho.
  2. Duramen , la parte mas interior del tronco. Es la madera dura y consistente.  La savia ya no fluye por ella.
  3. Albura . Es la madera  más reciente en su formación por la que circula la mayor parte de la savia. Es mas clara y blanda que el duramen
Para obtener tableros de madera  se requiere una serie de pasos que son:
 1º Corte.  En el mismo bosque, se corta a mano o sierras mecánicas. De ahí se eliminan las cortezas y ramas y se transporta al aserradero
 2º   Se corta la madera de forma longitudinal ( dirección al tronco ) con sierras verticales de vaivén o sierras de disco. Ahora ya tenemos las tablas, listones, chapas, etc
 3º Secado. La madera tiene humedad .  Es necesario eliminar el exceso de  agua con  procedimiento natural  o bien dentro de hornos especiales. Con estos 3 pasos, ya tenemos la madera lista para su uso.

Propiedades de la madera




  1. Fácil de trabajar.
  2. Dureza.  Aunque depende del tipo de madera, suelen ser muy duras en base a su peso. Un ejemplo de madera dura es el roble. Una madera blanda, la madera de balsa
  3. Baja densidad.  Lo mismo que antes, depende de la madera, pero la mayoría es menos densa que el agua y por lo tanto muy empleada en embarcaciones. Un  1 metro Cúbico  (1m³ )  de madera de roble pesa 820 Kg, mientras 1 m³   de madera de balsa pesa 120 Kg. ¿ Cual será mejor para hacer un barco ?
  4. Flexible. Si la doblamos en el sentido de sus vetas, aguanta mucho sin romperse. No ocurre lo mismo  a contra-veta
  5. Belleza estética.
  6. Buen aislante térmico y eléctrico.
  7. Renovable Es necesaria una buena política de reforestación. Los árboles son mucho mas importante de lo que creemos, con  unas funciones medioambientales que permiten la vida en la tierra como la entendemos. Gracias a ellos podemos eliminar gran cantidad de CO2 emitido a la atmósfera por combustión de  combustibles fósiles que provocan el calentamiento del planeta.
  8. Higroscopicidad. Capacidad para absorber humedad.

  Clasificación de  las madera


  • Maderas duras: Proceden de árboles con crecimiento lento. Son más densas y por tanto más pesadas.  Proceden en su mayor parte de árboles de hoja caduca. Se emplean para mueble,  vigas  de carga,  y tallas de maderas. Más caras que las blandas, dado el crecimiento lento del árbol.

  • Maderas blandas: Se obtienen de las coníferas. Ligeras y mas baratas. Duran menos que las duras y son más propensas al ataque de termitas y otros insectos. La carencia de veteado le resta atractivo.
Veremos algunas muestra de veteados en maderas en la siguiente ilustración

Productos de la madera



Aparte del tablero o listones procedentes del aserradero, tenemos otros  que por su importancia pasamos a detallar.
tableros_aglomerado
Aglomerado Se obtiene con el desperdicio de la madera ( ramas , trozos sin valor, etc ) que una vez triturada, se mezcla con colas para después someterlas a compresión y formar el tablero. Se puede añadir una capa laminada de plástico o madera para mejorar su acabado.

TABLERO_CONTRACHAPADO





Contrachapado Es la unión  de varias láminas  ( una girada 90º respecto la otra ) unidas con cola .El resultado es un tablero bastante barato con muy buenas prestaciones en cuanto a resistencia mecánica.
tableros_mdf
Tableros y molduras de fibra. Se obtienen con la mezcla de  partículas de madera y resina y luego prensando para formar el tablero. Ejemplo, el DM. Como en el caso del aglomerado, la humedad le afecta mucho.

EJERCICIOS



1. Indica las partes de la madera.






2. Indica el nombre de los siguientes tableros prefabricados.













3. Busca información de una madera blanda y de otra dura.








Herramientas para trabajar la madera


  • Herramientas para medir

Necesitamos herramientas para medir las piezas que queremos hacer en el taller.
  1. Escuadra metálica

  2. Regla de acero
  3. Flexómetro
  4. Metro de carpintero


  • Herramientas para marcar y trazar

Antes de cortar necesitamos marcar y trazar las piezas.


  1. Lápiz de carpintero
  2. Punzón


  • Herramientas para sujetar

    Después de medir , marcar y trazar, debemos sujetar la pieza por seguridad y para conseguir un buen trabajo.


  1. Sargento o gato. Se utiliza para sujetar piezas pequeñas y también para piezas que se están pegando, así hacemos presión sobre ellas.



2.Tornillo de banco
Es una herramienta que va fija a la mesa. Se utiliza para sujetar piezas más grandes que con el sargento.
  • Herramientas para cortar

    1.Serrucho ordinario

          2. Serrucho  de costilla

          3.Sierra de arco
          4. Sierra de marquetería






  • Herramientas para agujerear

    Barrena. Se utiliza para hacer agujeros en madera de poco grosor y para hacer pequeñas perforaciones. Tiene forma de T y consta de un mango de madera y una barra metálica con la punta en forma de tornillo

  • Herramientas para rebajar

         Formón. Se utiliza para arrancar trozos de madera y rebajarla.





  • Herramientas para afinar
       Con estas herramientas se arranca muy poco material y se dejan las superficies lisas.


       1.Limas o escofinas. Constan de un mango de madera o plástico y una barra de acero con dientes           triangulares para arrancar pequeñas virutas de madera. Las hay de distintos tamaños y formas:



          limas de media caña
          limas planas


          limas triangular




          limas redonda


       2.Lijas. Consiste en un soporte de papel sobre el cual se adhiere algún material abrasivo, como polvo de vidrio o esmeril. Se usa para quitar pequeños fragmentos de material de las superficies para dejar sus caras lisas. Existen diferentes lijas de diferentes granos.
  • Grano grueso o basto. Se utiliza principalmente para eliminar pinturas u otros elementos de una superficie. Los valores están entre 40-80.
  • Grano medio. Es la más habitual, especialmente al trabajar con madera, y su función es la de alisar. Entre 80-180
  • Grano fino. Se utiliza principalmente para lijar entre las diferentes manos o aplicaciones del acabado. De 180 a 300.
  • Grano superfino. La utilización de este tipo de lija es la de corregir pequeñas imperfecciones tras la última capa de acabado o alterar el brillo. De 300 en adelante.

  • Herramientas para unir
      Una vez cortadas las piezas las tenemos que unir con diferentes herramientas.
      1. Martillos. Empleados para clavar los más comunes son:

      Martillo de peña




      Martillo de bola


      Martillo de uña

2. Destornilladores. Otra forma de unir madera es el atornillado. Su ventaja frente al clavado es que es más duradera y desmontable.
Hay dos tipos de destornilladores:
Destornillador de punta plana

Destornillador de punta en estrella

3. Tornillos. Los tornillos para madera se llaman tirafondos.
4.Llaves. Son de acero y se emplean para apretar y aflojar tornillos y tuercas.
Llaves fijas





Llave inglesa
Llaves allen
